产品介绍
PRODUCT INTRODUCTION
当被测结构物内部因应力发生变化时,应变计同步感受变形,变形通过前、后端座传递给振弦转变成振弦应力的变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出被测结构物内部各个方向上的应变量。同步测量埋设点的温度值。
PRODUCT INTRODUCTION
当被测结构物内部因应力发生变化时,应变计同步感受变形,变形通过前、后端座传递给振弦转变成振弦应力的变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出被测结构物内部各个方向上的应变量。同步测量埋设点的温度值。
PRODUCT ADVANTAGE

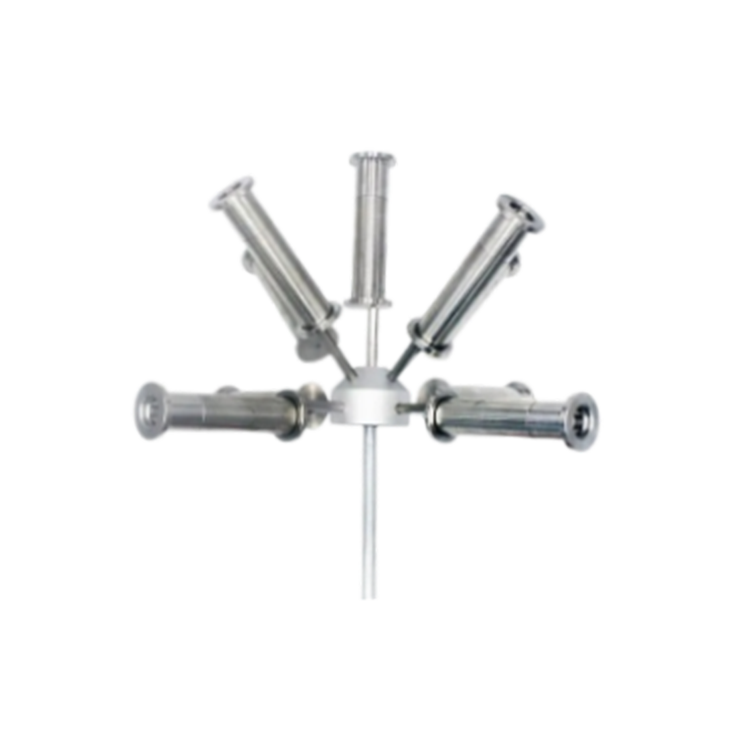

应变计按方向和支数安装在应变计安装支座上,组成多向应变计组,用于测量大体积混凝土中各方向的空间应变量(应力),多向应变计组具有参数识别功能。

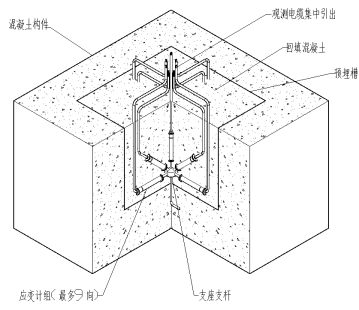

方法1:施工中当混凝土浇筑达到设计埋设应变计组的高程后,根据应变计组的埋设位置,挖一个深0.6米,1.2米左右见方的坑,剔除大于8cm的骨料,底部平整出一个混凝土基座面,然后将应变计组安装支座的定位锚杆预埋好。
方法2:施工中当浇筑离设计埋设应变计组的高程相差0.2m左右时,在埋设仪器的位置做厚为200mm的混凝土基座面,用一无底轻型木板箱(1.2米×1.2米×0.6米),框住应变计组的埋设位置,将装上支座的定位杆插入设计位置固定。然后在该木板箱周围浇筑混凝土,并随混凝土的升高而逐渐提升木板箱,直至浇筑层达到浇筑高程后取出木板箱。

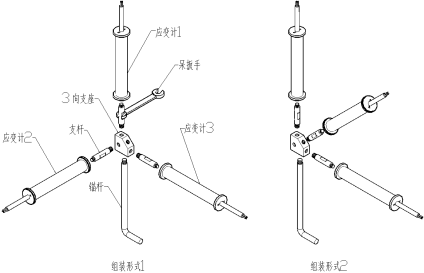

安装应变计组支座前应先固定定位杆,预埋定位杆的作用是固定支座的位置和方向,支座支杆的作用是固定应变计的位置和方向。支杆的数量和方向按设计要求安装和调整,随后将应变计按设计编号的顺序安装在支杆上,应变计安装要牢靠,在安装应变计时应手握应变计前端法兰盘旋转,切不可手握应变计其它部位用力旋转。
MAIN APPLICATION
TECHNICAL PARAMETER
尺寸参数 | 标距 L | 100mm | 150mm | |
有效直径d | 22mm | |||
端部直径D | 33mm | |||
性能参数 | 应变测量范围 | 拉伸 | 1500με | |
压缩 | 1500με | |||
灵敏度k | ≤0.5με | |||
拟合精度 | ≈0.1%FS/0.5%FS | |||
测温范围 | -40℃~+80℃ | |||
灵敏度 | ±0.1℃ | |||
测温精度 | ±0.5℃ | |||
修正系数b | ≈13με/℃ | |||
弹性模量 Eg | 300MPa~800MPa | |||
耐水压 | ≥1MPa | |||
绝缘电阻 | ≥50MΩ | |||
成组仪器支数 | 1支~9支 |
注:频率模数F=Hz2×10-3
