产品介绍
PRODUCT INTRODUCTION
当被测结构物发生位移时将会带动表面测缝计的测杆伸缩,经万向节传递给振弦转变成振弦应力的变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出被测结构物的位移量,同时可同步测出埋设点的温度值。

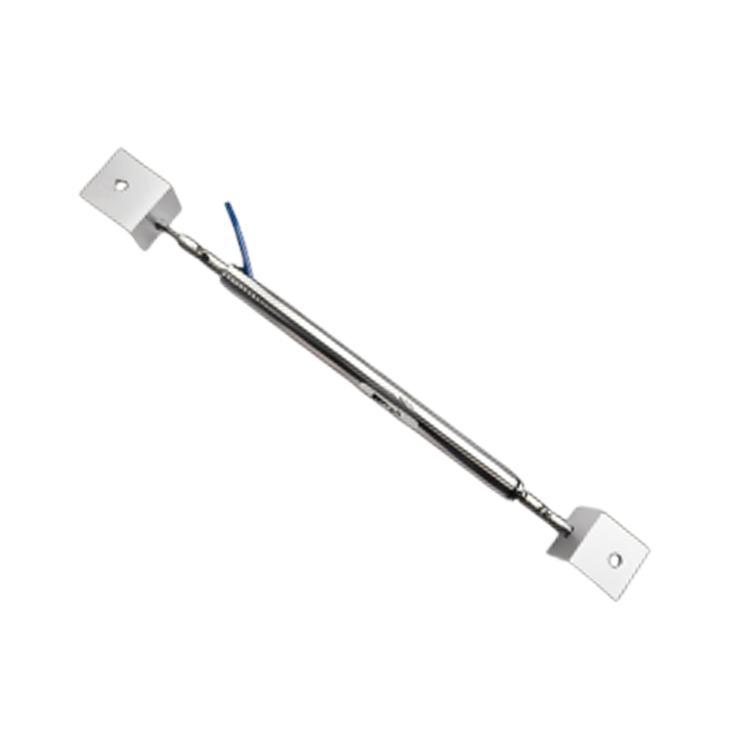

振弦式表面测缝计由测杆、护管、后端座,观测电缆、测温元件、振弦及激振电磁线圈等。
PRODUCT INTRODUCTION
当被测结构物发生位移时将会带动表面测缝计的测杆伸缩,经万向节传递给振弦转变成振弦应力的变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出被测结构物的位移量,同时可同步测出埋设点的温度值。
振弦式表面测缝计由测杆、护管、后端座,观测电缆、测温元件、振弦及激振电磁线圈等。
MAIN APPLICATION

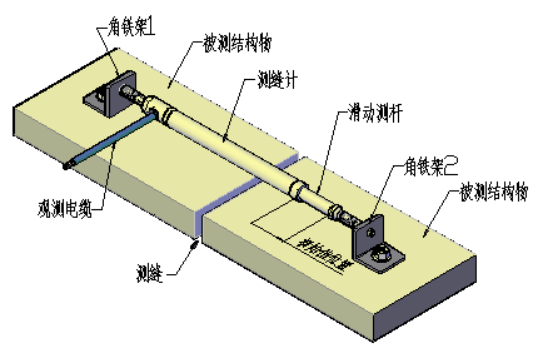

弦式表面测缝计适用于长期布设在混凝土结构物或其它材料结构物内及表面,测量结构物伸缩缝或周边缝的开合度(位移),同步测量埋设点的温度值。
TECHNICAL PARAMETER

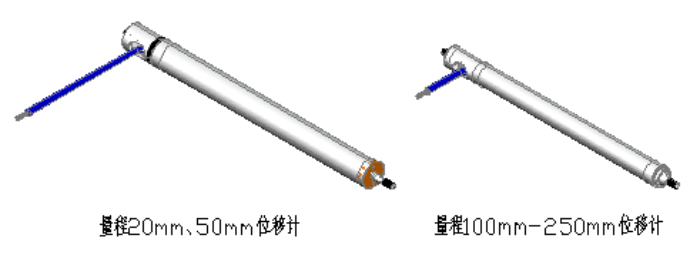

规格型号 | ZC-CFJ-20J | ZC-CFJ-50J | ZC-CFJ-100J |
仪器外径mm | 30.5 | 24 | |
仪器长度mm | 300 | 330 | 300 |
测量范围mm | 0~20 | 0~50 | 0~100 |
灵敏度mm | ≤0.01 | ≤0.02 | ≤0.04 |
拟合精度 | ≈0.1%FS/0.5%FS | ||
测温范围 | -40℃~+80℃ | ||
灵敏度 | ±0.1℃ | ||
测温精度 | ±0.5℃ | ||
修正系数b | ≈0.969 F/℃ | ||
耐水压 | ≥1MPa | ||
绝缘电阻 | ≥50MΩ | ||
储存温度 | -30℃~+70℃ | ||
注:频率模数F=Hz2×10-3 |
