产品介绍
PRODUCT INTRODUCTION

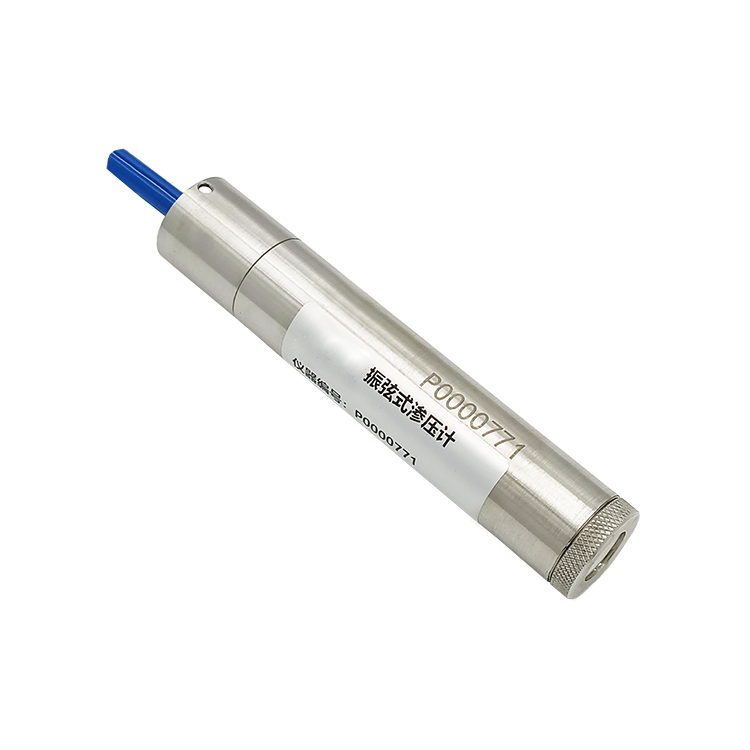

振弦式渗压计加装配套附件可在测压管道、地基钻孔中使用,渗压计为全不锈钢结构,24×120mm的灵巧体积,可方便放置在需要测量的狭小部位。振弦式渗压计具有参数识别功能。
PRODUCT INTRODUCTION
振弦式渗压计加装配套附件可在测压管道、地基钻孔中使用,渗压计为全不锈钢结构,24×120mm的灵巧体积,可方便放置在需要测量的狭小部位。振弦式渗压计具有参数识别功能。
PRODUCT ADVANTAGE
振弦式渗压计由透水部件、感应膜板、观测电缆、振弦及激振电磁线圈等组成。当被测水荷载作用在渗压计上,将引起感应膜板的变形,其变形带动振弦转变成振弦应力的变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出水荷载的压力值。同步测量埋设点的温度值。
MAIN APPLICATION
埋设在水工结构物或其它混凝土结构物及土体内,测量结构物或土体内部的渗透(孔隙)水压力,并可同步测量埋设点的温度。
TECHNICAL PARAMETER
尺寸 | 最大外径 D/mm | 24 | 24 | 24 | 24 | 24 |
参数 | 长度 L/mm | 120 | 120 | 120 | 120 | 120 |
性能 参数 | 测量范围 KPa | 0~350 | 0~700 | 0~1000 | 0~2000 | 0~3000 |
分辨率 | ≤0.025%FS | |||||
拟合精度 | ≈0.1%FS/0.5%FS | |||||
测温范围 | -40~+80℃ | |||||
灵敏度 | ±0.1℃ | |||||
测温精度 | ±0.5℃ | |||||
修正系数 b | ≈0.10 KPa/℃ | |||||
耐水压 | 测量范围 1.2 倍 | |||||
绝缘电阻 | ≥50 MΩ |
