首页 > 产品中心 > 位移 > 单(多)点位移计

产品介绍

PRODUCT INTRODUCTION

当被测结构物发生位移将通过多点位移计的锚头带动接长测杆位移,接长测杆拉动位移计的测杆,位移传递给振弦转变成振弦应力的变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出被测结构物的变形量。同步测量埋设点的温度值。


产品优势

PRODUCT ADVANTAGE

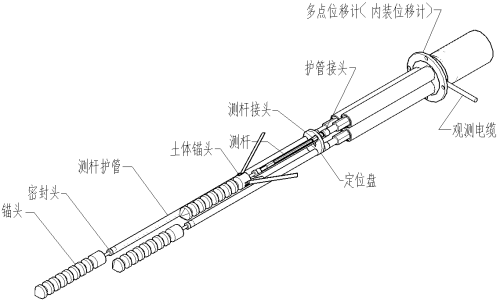

振弦式多点位移计由位移计、基座、护罩、接长测杆、测杆接头、PVC护管、护管接头、护管转接头、护管封头、定位盘、锚头、观测电缆等组成。


主要应用

MAIN APPLICATION

振弦式多点位移计适用于长期埋设在土坝、土堤、边坡、隧道、地基等结构物内,测量结构物内深层多部位的位移、沉降、应变、滑移等,并可同步测量埋设点的温度。


技术参数

TECHNICAL PARAMETER

仪器长度mm

330

300

430

测量范围mm

0~50

0~100

0~200

灵敏度mm

≤0.02

≤0.04

≤0.08

拟合精度

≈0.1%FS/0.5%FS

测温范围

-40℃~+80℃

灵敏度

±0.1℃

测温精度

±0.5℃

修正系数b

≈0.969 F/℃

耐水压

≥1MPa

绝缘电阻

≥50MΩ

储存温度

-30℃~+70℃

注:频率模数F=Hz2×10-3
