产品介绍
PRODUCT INTRODUCTION

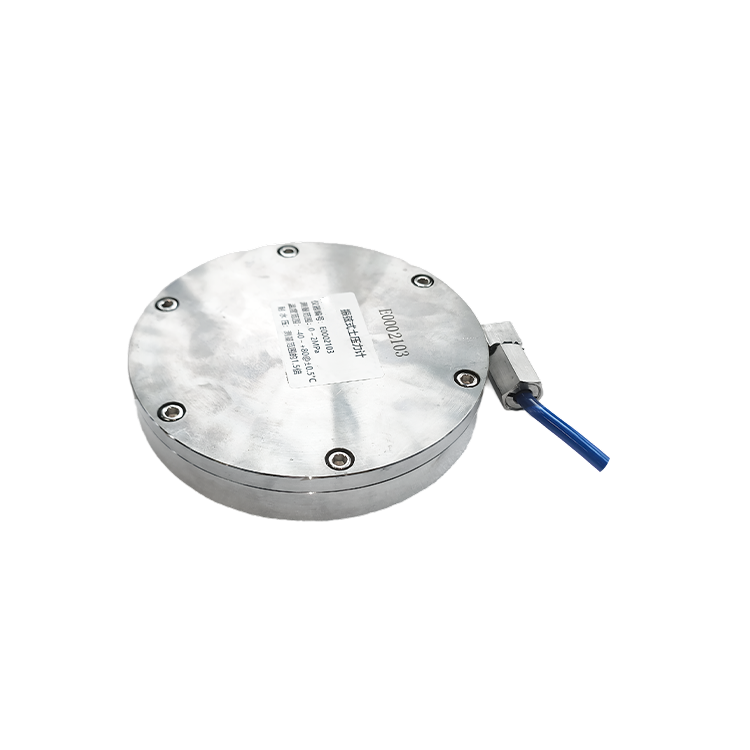

振弦式土压力计结构简单，测值稳定，方便安装在需要长期监测土类物质压应力的任何场合。振弦式土压力计具有参数识别功能。
当被测结构物内土应力发生变化时，土压力计感应板同步感受应力的变化，感应板将会产生变形，变形传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物的压应力值。同步测量埋设点的温度值。
主要应用
MAIN APPLICATION
振弦式土压力计是用于测量被测物与土体接触面(界面)的压应力，如混凝土建筑物基础与土基接触面的压应力；地下隧洞、隧道混凝土护壁与土体的压应力；人工护坡、护壁、抗滑桩与土体的压应力；土石坝、路基等内部土体的压应力。
技术参数
TECHNICAL PARAMETER
尺寸参数 | 最大外径D | 156mm | ||||
性能参数 | 承压盘高H | 26mm | ||||
测量范围 KPa | 0～350 | 0～700 | 0～1000 | 0～2000 | 0～3000 | |
分辨率 | ≤0.025% | |||||
拟合精度 | ≈0.1%FS/0.5%FS | |||||
测温范围 | -40℃～+80℃ | |||||
灵敏度 | ±0.1℃ | |||||
测温精度 | ±0.5℃ | |||||
耐水压 | 测量范围1.2倍 | |||||
绝缘电阻 | ≥50MΩ | |||||
储存温度 | -30℃～+70℃ | |||||
注：频率模数F=Hz2×10-3 | ||||||
