产品介绍
PRODUCT INTRODUCTION

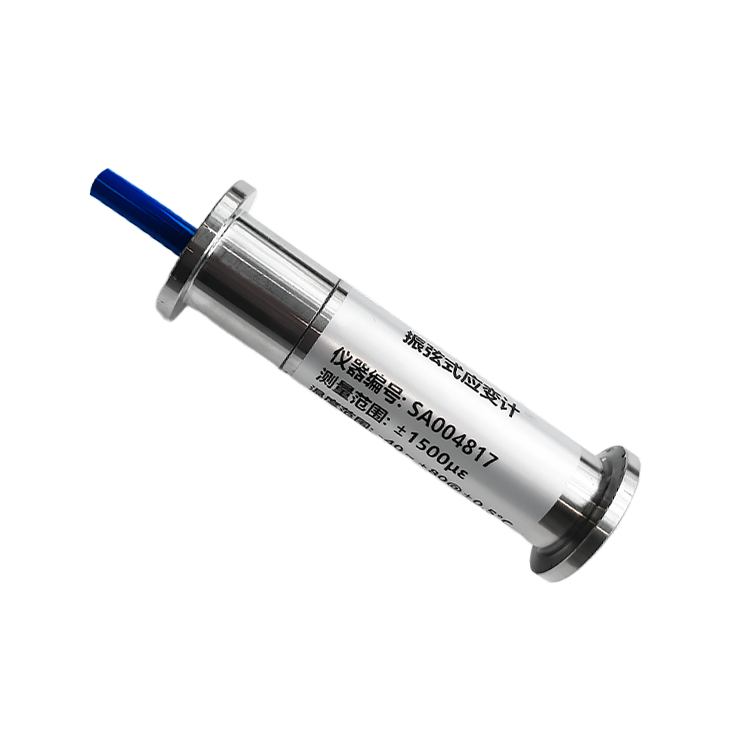

振弦式应变计由前后端座、不锈钢护管、观测电缆、振弦及激振电磁线圈等组成。

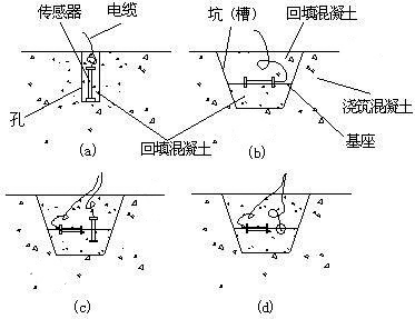

单向和双向应变计埋设示意图
产品优势
PRODUCT ADVANTAGE
当被测结构物内部的应力发生变化时，应变计同步感受变形，变形通过前、后端座传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物内部的应变量。同步测量埋设点的温度值。
主要应用
MAIN APPLICATION
应变计加装配套附件可组成多向应变计组、无应力计、岩石应变计等测量应变的仪器。大弹模应变计主要用于高仓位混凝土连续浇筑，如地下连续墙、防渗墙、灌注桩等工程场合。振弦式应变计具有参数识别功能。
技术参数
TECHNICAL PARAMETER
尺寸参数 | 标距 L | 100mm | 150mm | 100mm | 150mm | |
有效直径d | 22mm | |||||
端部直径D | 33mm | |||||
性能参数 | 应变测 量范围 | 拉伸 | 1500με | |||
压缩 | 1500με | |||||
灵敏度k | ≤0.5με | |||||
拟合精度 | ≈0.1%FS/0.5%FS | |||||
测温范围 | -40℃～+80℃ | |||||
灵敏度 | ±0.1℃ | |||||
测温精度 | ±0.5℃ | |||||
修正系数b | ≈13με／℃ | |||||
弹性模量 Eg | 300MPa～800MPa | 800MPa～1500MPa | ||||
耐水压 | ≥1MPa | ≥2MPa | ||||
绝缘电阻 | ≥50MΩ | |||||
注：频率模数F=Hz2×10-3
