产品介绍
PRODUCT INTRODUCTION
振弦式土体沉降计的传感器采用的是振弦式位移计,由其加装配套附件而组成,振弦式位移计有温度自动补偿功能,温度修正系数小于最小读数,使用中不需要温度修正。振弦式土体沉降计具有参数识别功能。
PRODUCT INTRODUCTION
振弦式土体沉降计的传感器采用的是振弦式位移计,由其加装配套附件而组成,振弦式位移计有温度自动补偿功能,温度修正系数小于最小读数,使用中不需要温度修正。振弦式土体沉降计具有参数识别功能。
PRODUCT ADVANTAGE
当被测土体发生沉降时沉降盘一起沉降并带动位移计滑动测杆,滑动测杆连接振弦,振弦发生应力变化改变振弦的振动频率,电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出被测土体的沉降量。同步测量埋设点的温度值。

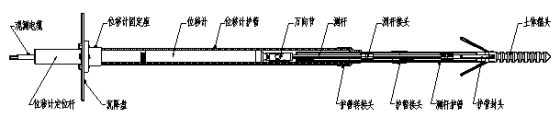

振弦式土体沉降计由沉降盘、位移计、位移计固定座、位移计定位杆、位移计护管、万向节、测杆、测杆接头、测杆护管、护管转接头、护管接头、护管封头、土体锚头、观测电缆等组成。
MAIN APPLICATION
振弦式土体沉降计适用于测量土石坝、边坡、地基等构筑体或其它回填土体的沉降变形,并可同步测量埋设点的温度。
TECHNICAL PARAMETER
仪器长度mm | 300 | 430 |
测量范围mm | 0~100 | 0~200 |
灵敏度mm | ≤0.04 | ≤0.08 |
拟合精度 | ≈0.1%FS/0.5%FS | |
测温范围 | -40℃~+80℃ | |
灵敏度 | ±0.1 ℃ | |
测温精度 | ±0.5 ℃ | |
修正系数b | ≈0.969 F/℃ | |
仪器标距 | 1m~50m可选 | |
沉降盘尺寸 | 180×180 mm | |
耐水压 | ≥1 MPa | |
绝缘电阻 | ≥50 MΩ |
注:频率模数F=Hz2×10-3
