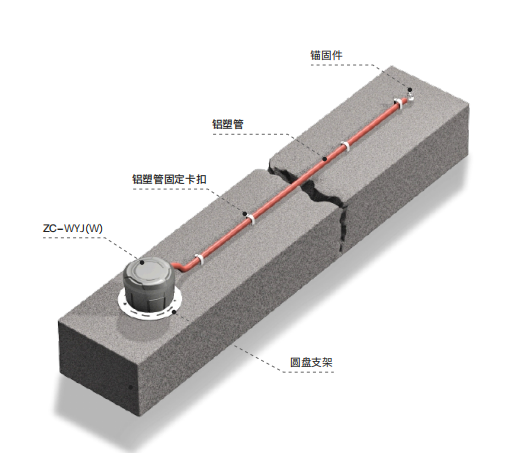

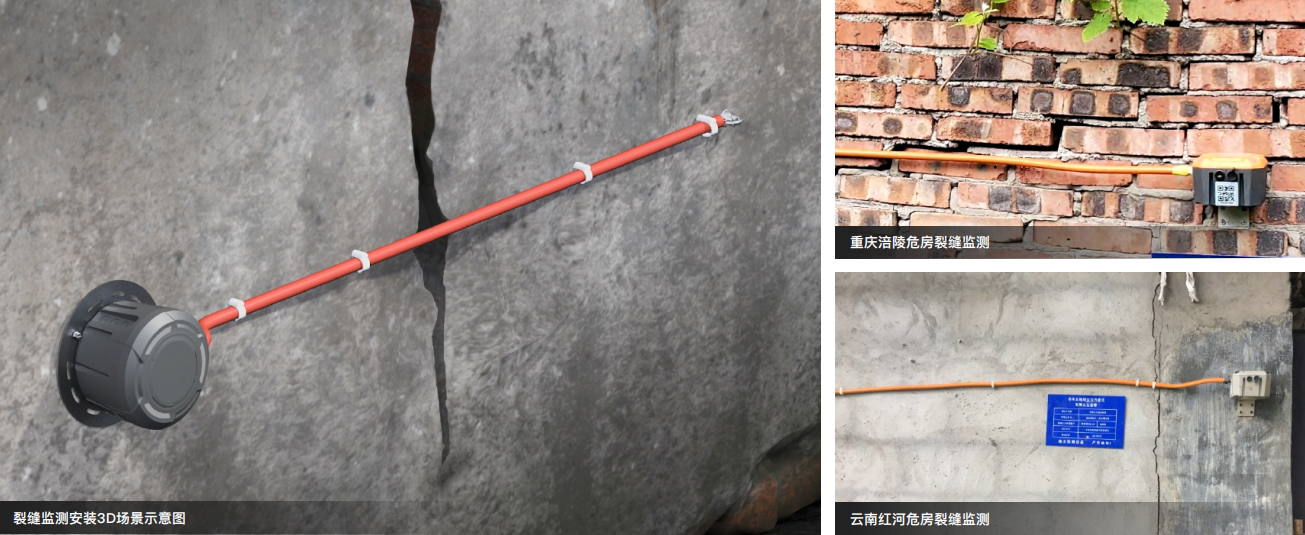

1. 将裂缝监测仪通过3颗M4螺钉固定到圆盘⽀架上。

2. 将裂缝监测仪的钢丝延⻓线穿过PVC或其他材料的弯管，弯管固定在裂缝另⼀侧。

3. 钢丝延长线穿过吊环，以及8字型铝扣，绷紧钢丝延长线(建议将裂缝监测仪内部钢丝拉出满量程的一半左右)，锁紧钢丝抽头(钳子压紧铝扣)。

4. 并将吊环拧到M6膨胀螺栓上。

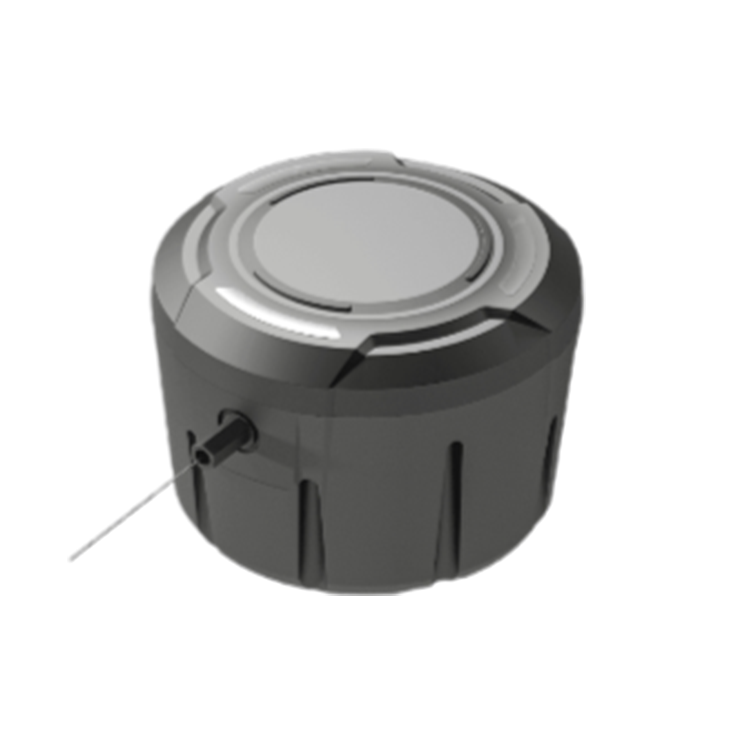

设备内置：拉线传感器

设备具备：三轴角度监测功能；设备具备异常振动监测功能；设备支持LORA/NBIOT/CATI 等远距离传输功能；

设备支持：BLE近场通信配置功能；设备支持GPS/北斗定位功能；

设备具有：内置声光组件工作状态指示或者异常状态预警播报；

设备支持：多种安装配件，适合各种应用场景；

设备采用：电池供电，安装方便，可采用膨胀螺丝、抱箍、胶体粘合式进行固定安装，不需要太阳能板、外置电源等。设备支持通过LORA与报警设备本地联动告警功能。

位移量计算：精确测量并计算位移量，提供准确的数据。

远程控制下发：可远程控制操作，方便实时调整和管理。

抗寒耐高温：适应各种环境，可在极寒或高温条件下正常工作。

防水设计：具备防水功能，保证在潮湿环境下长期稳定运行。

数据稳定：提供稳定的数据输出，可靠性高。

平台转发：支持数据平台转发，方便数据处理和管理。

设备直连：支持设备直接连接，简化系统配置和部署本地连续。

数据采集：能够在本地持续采集数据，保证数据的完整性。

低功耗：采用低功耗设计，自供电5年长期使用。

拉线精度：0.2%FS

拉线量程：（mm）1000

倾角精度：0.1°

倾角量程：±90° X、Y、Z三向

倾角分辨率：0.001°

加速度量程：±2g X、Y、Z三向

加速度分辨率：50μg X、Y、Z三向

近场数据通信距离：5~10m 具备蓝牙模组能够近场快速寻回

通信方式：CAT1&LoRa

温漂 0 g 失调与温度的关系：±0.1mg/°C 温度引起的灵敏度变化： ±0.01%/°C

北斗（GPS）定位精度：5-6m

防护能力：IP68

采样间隔：（s）1-7200 可依据需求设定，影响供电时长

上报间隔：（s）1~36000 可依据需求设定，影响供电时长

工作温度：（℃） -40℃85℃

工作湿度：（HR）0~99%

上报方式： 定时上报和阈值触发上报

供电方式：采用锂电池等高性能电池无源供电，传感器可在不更换电池情况下持续运行3~5年

默认值：2分钟采集，2小时上报

预警方式：声光预警、云端后台预警、App预警、短信预警
