首页 > 产品中心 > 应力应变 > 表面应变计

产品介绍

PRODUCT INTRODUCTION

当被测结构物发生变形,将带动表面应变计变形,变形通过前、后端座传递给振弦转变成振弦应力的变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出结构物的应变量。同步测量埋设点的温度值。

产品优势

PRODUCT ADVANTAGE

振弦式表面应变计弹性模量小,与被测结构物的随动性好,测量中不会干扰原应力场,包含式设计,全不锈钢结构,安装简单使用可靠,并可回收重复使用。振弦式表面应变计具有智能识别功能。

主要应用

MAIN APPLICATION

技术参数

TECHNICAL PARAMETER

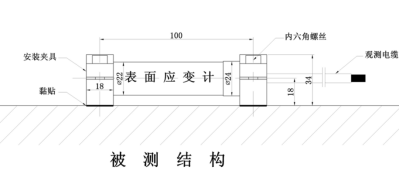

  尺寸参数

测量标距L

100mm

有效直径d

22mm

端部直径D

24mm

性能参数

应变测量范围

拉伸

1500με

压缩

1500με

灵敏度k

≤0.5με

拟合精度

≈0.1%FS/0.5%FS

测温范围

-40℃~+80℃

灵敏度

±0.1℃

测温精度

±0.5℃

修正系数b

≈13με/℃

弹性模量Eg

300MPa~800MPa

耐水压

≥0.5MPa

绝缘电阻

≥50MΩ

注:频率模数F=Hz2×10-3
