产品介绍
PRODUCT INTRODUCTION
产品优势
PRODUCT ADVANTAGE
寿命长、耐腐蚀、温度自动补偿、具有智能参数识别功能。
主要应用
MAIN APPLICATION

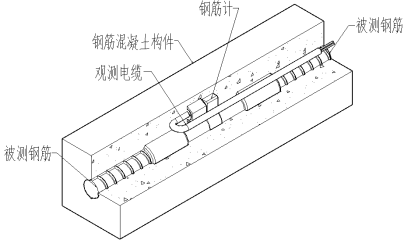

适用于长期监测水工结构物及其它混凝土结构物、岩石边坡、桥梁、钢支撑等，当被测结构物内部的钢筋发生应力变化时，钢筋计将受到拉伸或压缩，钢套同步产生变形，变形传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经观测电缆传输至读数装置，即可测出被测结构物内钢筋所受的应力。同步测量埋设点的温度值。
技术参数
TECHNICAL PARAMETER
尺寸参数 | 配筋直径d/mm | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | |
钢套截面积A/cm2 | 2.01 | 2.54 | 3.14 | 3.80 | 4.90 | 6.30 | 8.05 | 10.20 | ||
钢套长度L | 40～80mm | |||||||||
性能参数 | 应力测量范围 | 拉伸 | 300MPa(高碳钢)/400MPa(不锈钢) | |||||||
压缩 | 200MPa | |||||||||
分辨率 | ≤0.025%FS | |||||||||
拟合精度 | ≈0.1%FS/0.5%FS | |||||||||
测温范围 | -40℃～+80℃ | |||||||||
灵敏度 | ±0.1℃ | |||||||||
测温精度 | ±0.5℃ | |||||||||
耐水压 | ≥1MPa | |||||||||
绝缘电阻 | ≥50MΩ | |||||||||
注：频率模数F=Hz2×10-3
