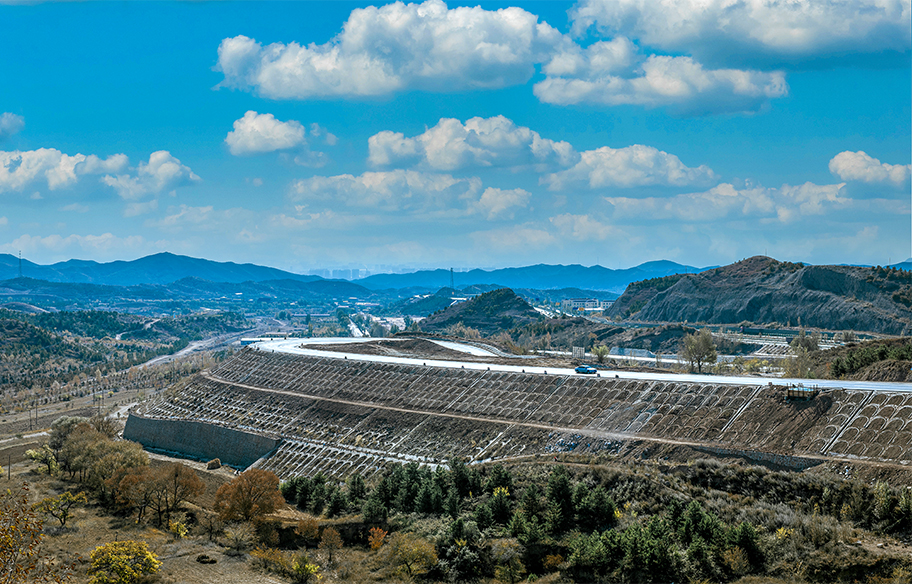

首页 > 解决方案 > 智慧岩土 > 边坡安全监测系统

行业痛点

INDUSTRY PAIN POINT

◆ 监测效率低、‌数据不准确:‌传统的边坡监测方法主要依赖人工巡查,‌这种方法不仅受限于人力和时间的限制,‌难以实现实时连续监测,‌而且受到观测者经验和技能等因素的影响,‌导致数据存在一定的主观性和误差。‌

◆ 智能化、‌集成化程度低:‌现有的监测系统在智能化和集成化方面还有待提高。‌采用人工观测方式,‌尤其在恶劣天气下,‌难以保证数据稳定性和准确性,‌同时难以实现监测点、‌监测项目的全面覆盖,‌无法实现边坡连续实时监测。‌

◆ 管理难、‌共享性差:‌边坡安全监测涉及多个部门,‌如车务段、‌机务段、‌调度段、‌旅服系统、‌客运段、‌货运段,‌以及公安、‌应急等部门。‌这些部门之间的数据共享性较差,‌不利于高效管理。‌

◆ 无电区域的自动化监测难题:‌在无电区域,‌如边坡、‌矿山、‌边坡等区域,‌实现自动化监测是一个挑战。‌这些区域往往没有可靠的电源供应,‌导致监测设备的安装和使用受到限制。

系统组成

SYSTEM COMPOSITION

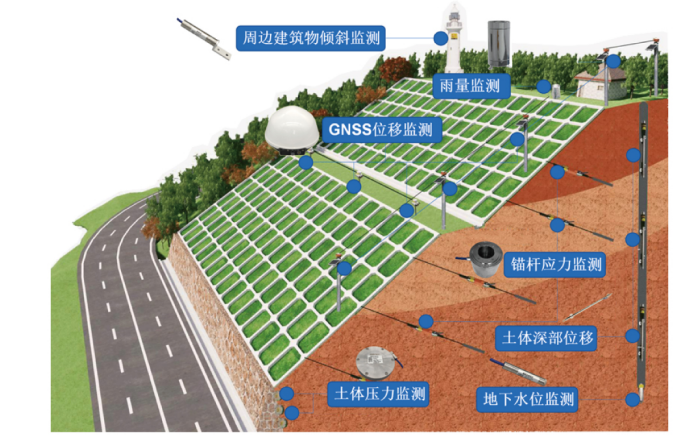

边坡监测预警系统由各类自动化监测传感器与云平台组成,利用智能传感、GIS、GNSS、物联网、云计算、大数据技术结合专业边坡监测系统设备,构建了实时监测、预警预报、信息管理、群测群防、辅助决策的综合解决方案,实现滑坡、泥石流、崩塌、地面塌陷、地面沉降和地裂缝等边坡监测信息的实时化、可视化、空间化,提高边坡预警预报能力和应急救灾快速反应能力。

监测内容

监测参数

监测设备

布点位置

环境监测

温度

温度传感器

结构附件或结构内部

雨量监测

雨量计

边坡空旷处

变形监测

表面位移

GNSS

边坡关键位置

表面相对变形

物位计

边坡表面

不均匀沉降

分层沉降仪

边坡表面

土体深部位侈

滑轮式固走测斜仪/柔性测斜仪

关键位置的测斜管

挡土墙变形

滑轮式固走测斜仪/柔性测斜仪/裂缝计

倾斜或者有夹缝的部分

应力/应变及受力监

挡土墙混凝土表面应变

表面式应变计

挡土墙重要部位

土体压力

土压力盒


孔隙水压

孔隙水压计


挡土墙钢筋受力

钢筋计

锚固端


系统优势

SYSTEM ADVANTAGE

★ 通过边坡监测技术与通信技术的结合,建成边坡自动监测网络,实现了边坡动态监测信息的采集与传输。

★ 通过先进的GIS技术,实现了边坡动态监测信息的实时化与空间化,能实时显示信息,监控仪器是否正常工作,并在地图上展示各监测点的异常状态。

★ 对历史监测数据进行专业分析,生成同要素不同时期对比、不同要素同时期对比等曲线图或折线图,观察各数据演变趋势,研究各监测数据变化之间的内在联系。

★ 实现对边坡的自动预警,在监测值达到预警阀值后会自动向指定人员发送预警信息。
