首页 > 产品中心 > 工程物探 > 三维白蚁巢穴探测仪

产品介绍

PRODUCT INTRODUCTION

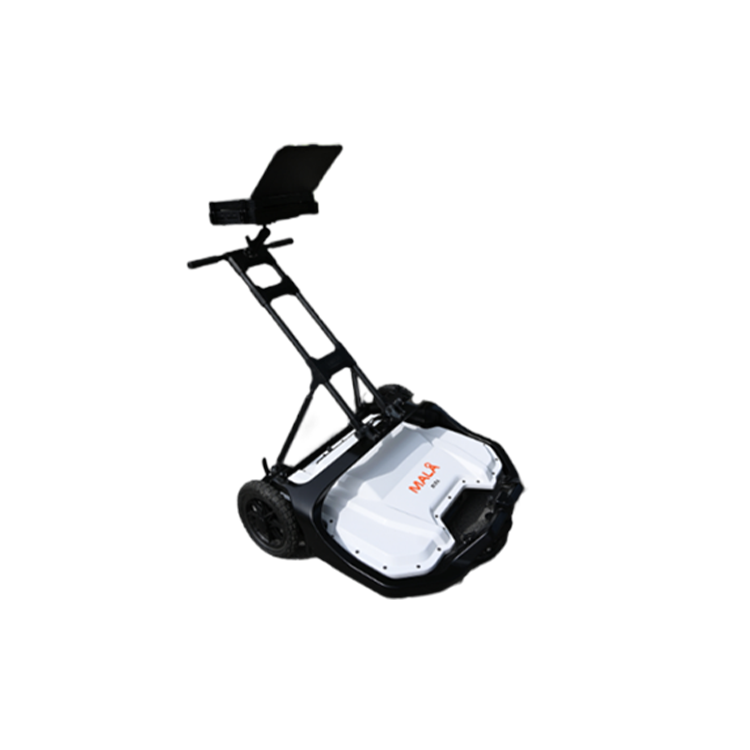

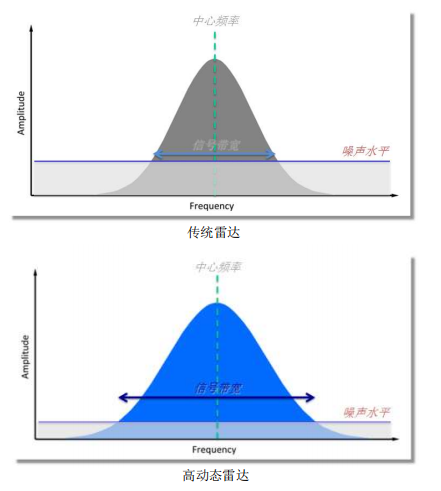

MIRA Compact(HDR)三维白蚁巢穴探测仪本产品为中测智联的高动态探地雷达系列,是全球第一款采用RTS(实时采样)和HDR(高动态)技术的探地雷达产品系列,它极大的提高的了信号的信噪比,使得雷达图像较传统雷达图像更为干净,它将电磁波信号带宽由-3db提升至-10db,使得白蚁巢穴探测深度和分辨率同时得到了极大的提升,另外还采用32位数字信号、内置数字式主控单元、内置DGPS天线、无线或有线传输数据等先进技术,最为重要的是拥有全世界唯一一款AI实时识别管算法。

项目案例

佛山中山塘水库(白蚁穴在三维阵列探地雷达的水平切片图上完整和清晰的展现出来,水平切片图可以每1cm显示一张)

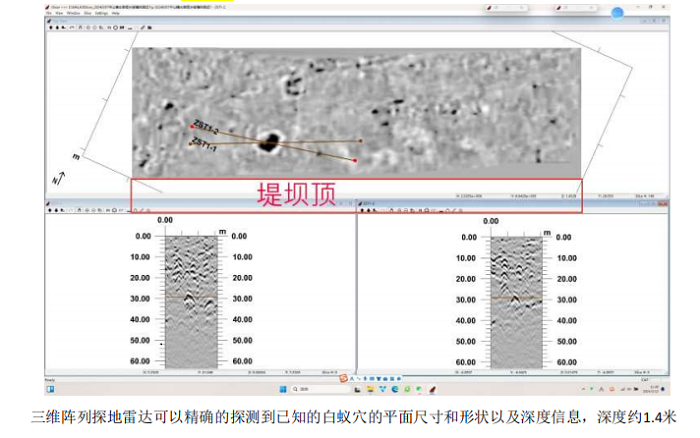

白蚁穴在三维阵列探地雷达的水平切片图1

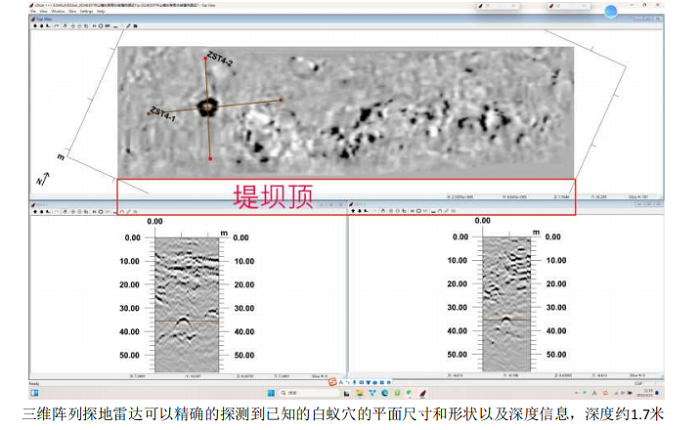

白蚁穴在三维阵列探地雷达的水平切片图2

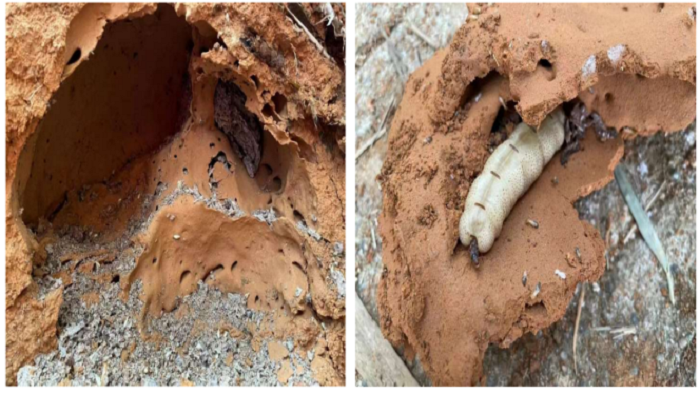

开挖验证白蚁巢穴现场图

开挖验证白蚁巢穴现场图

产品优势

PRODUCT ADVANTAGE

★ HDR -高动态范围;

★ RTS -基于最新的实时采样技术;

★ MALA研发中心研发,已经申请专利 ;

★ 具有极高的动态范围和带宽,频率更丰富;

★ 深部信号噪声得到了极大的压制;

★ 分析软件操作简单,结果判读准确;

★ 数据分辨率更高探测精度高,定位准确。

主要应用

MAIN APPLICATION

★ 白蚁巢穴探测:用于水库堤坝、堤防工程中查明是否有白蚁患位置和白蚁巢穴;

★ 市政管线探测:用于城市建设过程中查明地下金属或非金属管线分布情况;

★ 道路空洞探测:用于查明地下空间异常如空洞、脱空、破碎带等地质信息。

技术参数

TECHNICAL PARAMETER

天线频率:470 MHz

尺寸(运行中):117 x98 x 105 cm (46 x 38.5 x 41”)

总重(运行中):42 kg

天线重量:24 kg

推车重量:18 kg

最大通道数量: 30通道(可自由配置)

通道间距:6.5 cm

扫描宽度:60 cm

最大推荐探测速度:高速公路行驶标准速度

运行时间:8小时(热插拔电池)

环境标准:IP65


序号

名  称

数量

单位

说  明

1

三维阵列系统

1

包含:Compact10通道阵列系统 、阵列系统外壳、功能伺服模块、内置GPS卫星信号同步时钟(PPS),信号线缆等。

2

天线

2

分体屏蔽天线,采用实时采样(RTS)及高动态(HDR)技术

3

天线

4

分体屏蔽天线,采用实时采样(RTS)及高动态(HDR)技术

4

人工推车

1

三轮+航空铝质天线托架+碳纤维推杆+电脑支座+RTK支架

5

测距轮

1

斯洛文尼亚RLS旋转磁编码器

6

锂电池

1

RRC 2054-2

7

充电器

2

RRC Dual Li-Ion charger

8

适配器

4

Compact 系统外接电源适配器

软件

1

数据采集

1

MIRA Compact data collection software(无加密锁)

2

专业分析

1

专业的三维探地雷达数据后处理及解释软件(含加密锁1个)

3

数据处理及定位

1

无加密锁,可处理二维&三维数据,快速识别病害,快速定位,自动出具病害统计表及病害卡

4

三维立体后处理软件

1

Vision二维&三维可视化软件:1、可以处理二维和三维数据;2、可以平面、立体显示电磁波振幅谱信息,也可以立体全息成像异常构造;3、可以结合卫星地图、数字地图、全景摄像等手段直观地显示异常体的精确位置;4、具有Ai人工智能算法,可以识别管线和钢筋,并三维立体渲染成像。
