首页 > 产品中心 > 工程物探 > 高密度电法仪

产品介绍

PRODUCT INTRODUCTION

电法勘探的地球物理学基础是地壳中的多数岩矿石之间存在的电学性质差异,通过观测和研究由电性差异引起的人工或天然电磁场的空间和时间分布规律及其变化特点,从而达到查明地下地质构造或矿产分布的一类勘探方法的总称。

产品优势

PRODUCT ADVANTAGE

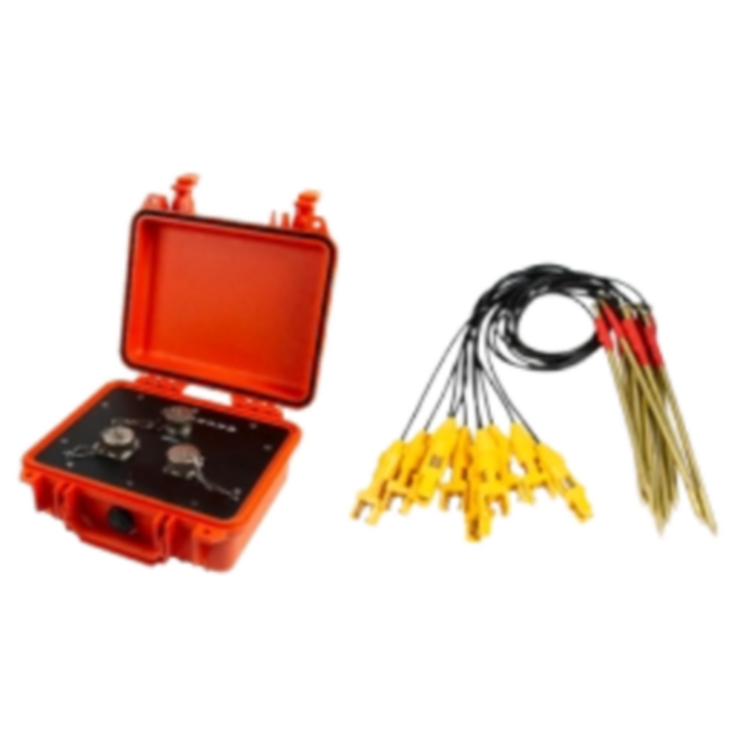

可靠的硬件设计:全新的防水、防尘技术;高压直流电源输入防反接设计;高压短路、过流保护设计;增强了产品可靠性和野外适用性。 X-10开关电极:可靠的硬件设计,防水等级IP67,野外串接灵活不区分方向,效率更高。

分布集中式设计:兼具分布式和集中式优点,线缆和线缆头分离,线缆和线缆之间采用智能转换开关连接,可单独维护和更换。

专业简便的界面设计:智能人性化的客户端软件平台设计,使仪器操作简便,参数设置灵活、简便、规范。出现仪器异常、操作错误等异常情况,系统会语音和对话框提示操作者,协助操作员实时监控,避免错误。

系统自检:支持系统仪器自检、智能开关电极自检。

实时数据全波采集功能:系统支持实时显示当前测量的电压和电流波形。操作员可以通过观察波形,判断信号强弱、AB/MN接地是否良好、测量时的背景噪声等。

实时成图功能:系统采集支持实时成图,方便用户直观、实时掌握测区地质情况;支持传统方式的点位成图、原始数据等值勾绘成图和曲线图。并支持高程导入,自动进行地形修正,成图效果更符合实际地理情况。

灵活的异常数据重测:高密度采集测量,支持点、层、区域测量任意数据,用户可以通过简单操作选择进行测量或重测。

质检功能:本系统支持对已经产生的测量点,再进行生产质量检查,并自动生成规范的质量检查报告。

抗干扰能力强:先进的数字滤波技术,在电干扰区也能观测获取到一致性相对较好数据。

主要应用

MAIN APPLICATION

煤田采空区探测中的应用;

地下水调查;

铁路、公路、隧道的岩溶、地基勘察;

圈定地层岩性边界;

垃圾掩埋场淋漓范围的勘测;

污水管道的探测;

水库、河流堤坝渗漏情况的无损检测;

矿山采空区勘探;

基岩裂隙带探测;

古巷道、防空洞、金属埋藏点等的探测。


技术参数

TECHNICAL PARAMETER

型号

ZC-EDT高密度电法仪

最大供电电压

1200V

最大供电电流

5A

电流分辨率

0.1uA

电流精度

0.1%

供电脉冲宽度

0.3 ~ 265s,占空比用户可调

MN测量电压范围

±25V

MN测量电压精度

当≤3mV 时:0.3%;当>3mV时:0.1%

测量电压分辨率

0.7uV(32位AD采集)

50Hz、60Hz工频干扰压制

≥120dB

输入阻抗

≥40MΩ

自然电位补偿

自动

工作温度

-20~65℃  95%RH

储存温度

-40~85℃

功耗

2.8W

电源

DC14.8V 10Ah(内置)

连续工作时间

大于32小时

保护

高压:防反接、过电压短路、过流;MN:±8KV静电、过压。防水、防尘、防雨:IP67

野外功能

搭载4G\5G网络远程控制方便教学,支持等值线模式采集数据,支持电极连续删除、屏蔽方便野外绕开障碍物、沟坎测量;

重量

3.8KG

体积(长×宽×高)

339 x 295 x 152mm
