产品介绍
PRODUCT INTRODUCTION

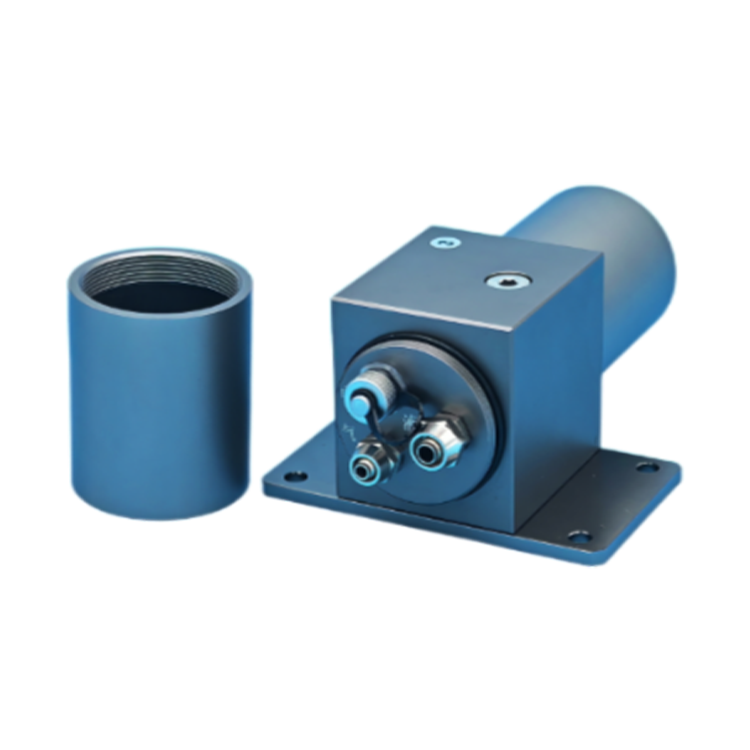

多个静力水准仪的测压强腔体通过通液管串联联接至液位容器,由高精度硅晶芯体传感器测量,通过RS485信号传输到信号采集系统,通过压力监测过程的信号变化传输至信号采集系统,通过分析计算,随压力测量的变化而同步变化,由此测出各测点的压力变化量而分析地表的相对沉降高度。
PRODUCT INTRODUCTION
多个静力水准仪的测压强腔体通过通液管串联联接至液位容器,由高精度硅晶芯体传感器测量,通过RS485信号传输到信号采集系统,通过压力监测过程的信号变化传输至信号采集系统,通过分析计算,随压力测量的变化而同步变化,由此测出各测点的压力变化量而分析地表的相对沉降高度。
MAIN APPLICATION
★ 轨道交通路基沉降监测
★ 地铁支撑墙沉降监测
★ 隧道上部山体及建筑物
★ 高速公路路基、边坡沉降监测
★ 桥墩、基坑沉降监测
★ 核电站、大型水电站监测
★ 大坝及水利枢纽、高层建筑的基础监测
★ 综合管廊沉降监测
TECHNICAL PARAMETER
项目 | 参数 |
测量介质 | 液体 |
压力形式 | 差压 |
压力量程 | 0~1000mmH₂O, 0~2000mmH₂O ,0~20mmH₂O (范围内可定制) |
温度量程 | -40~100℃ |
综合精度 | ±0.05~0.1%FS |
分辩率 | 0.01mm |
输出信号 | RS485-RTU |
供电电压 | 12V DC(7~30VDC) |
绝缘阻抗 | ≥1000 MΩ/100VDC |
补偿温度 | -20~60℃(特殊温区订货时注明,可定制补偿负30℃超低温) |
介质温度 | -40~85℃ |
环境温度 | -40~80℃ |
储存温度 | -40~85℃; 相对湿度:0~95% RH |
响应时间 | ≤5mS |
过载压力 | 150%FS |
破坏压力 | 3倍量程 |
电气连接 | 防水航空插,直接引线 |
防护等级 | IP67 |
连接电缆 | 四芯防水航空接插件 |
连接材料 | 航空铝合金,氧化 |
过程连接 | 导液管:Ф10mmPU管 导气管:Ф 8mmPU管 |
