首页 > 产品中心 > 倾斜 > 无线倾角振动传感器

产品介绍

PRODUCT INTRODUCTION

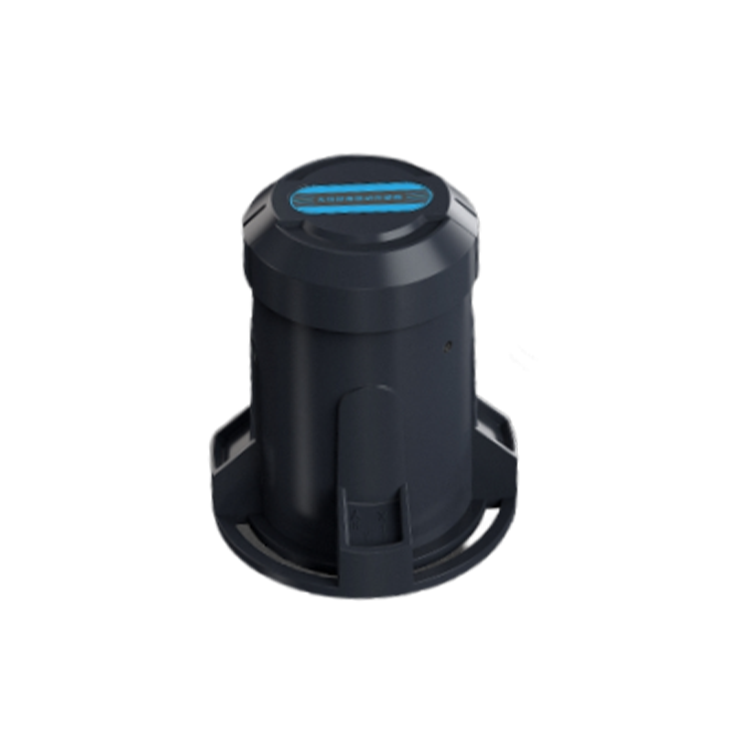

采用内置76AH高密度锂亚电池供电,2/3/4G全网通通信方式,实现了传感、供电、采集、通信于一体的结构设计。内部集成三轴MEMS加速度传感器、磁力计、定位模块,实现多要素采集;采用极低功耗设计+变频采集模式控制系统功耗。

低功耗模式下,自动降频采集(400Hz),需要定时采集或传感器发生倾斜或振动时,立即切换至工作模式,高频采样(2000Hz)并连续加报。通过快速傅里叶变换,实时进行频谱分析,并提取频域特征值(卓越频率和振幅),可用于结构体的健康分析。



 振动频率(卓越频率)、振幅输出

注:卓越频率即振动频谱中振动的主要成分,是振动的特征频率,如上图频谱图中振幅最大值(振幅)对应的频率值(卓越频率)

产品优势

PRODUCT ADVANTAGE

多要素采集

同时采集三轴倾角、倾斜角、方位角、振动频率、振幅、电池电压、环境温度、定位信息等要素,大大增加采集数据相关性,便于后续数据分析;

超长续航、无需光照、无需外部供电

传感器通过超低功耗的设计,使用锂亚电池+4G通信方式,可持续工作60个月,无需光照,无需外部供电,特别适用于阳光无法直射的场景;

IP68防护等级

采用一体化全密封结构设计,整体采用高强度、耐老化工程聚氨酯材质,防护等级到达IP68,适用野外严酷的自然环境;

实时采集、触发式上报

定时采集+触发式上报的工作方式让RT-1050可在极低功耗下,实时捕捉监测对象的变化,可用于研究长期运动规律、监测预警、设备现场防盗;

现场操作简单

土建施工简单,配件齐全,现场无需接线,减少现场工作量,防止现场接线错误导致的故障;

远程参数配置、固件升级

现场无需进行参数配置,全部远程操作,同时可远程固件升级,远程实现产品定制需求定。

主要应用

MAIN APPLICATION

地质灾害监测

铁塔倾斜监测

桥梁倾斜监测

结构安全监测

技术参数

TECHNICAL PARAMETER

测量要素

倾角、加速度、振动频率、振幅

倾角

量程

±90°

分辨率

0.001°

精度1

0.005°(±15°)

精度2

0.01°(±90°)

温漂

<0.01°(-20~+50℃)

加速度

量程

±2g

分辨率

0.01mg

精度

0.1mg

振动

振动频率

分辨率:1Hz   量程:1~128Hz

振幅

分辨率1mg,精度3mg

注:适用于振幅10mg以上的振动监测

LBS定位

精度

150m(标配)

GPS定位

精度

10m(可选)

上报间隔

0s~7200s,默认7200s

通信方式

无线通信

2/3/4G全网通 (电信仅支持4G)

供电方式

锂亚电池

可持续工作60个月 (采集上报周期2小时)

平均功耗

小于0.65mA@DC 3.6V  (采集上报周期2小时)

通信规约

《地质灾害监测通讯技术要求》

(遵守MQTT v3.1.1标准协议)

外形尺寸

底部外径13cm,高度15cm

产品材质

高强度、耐老化工程聚氨酯

产品重量

1.5Kg

工作温度

-20℃~+85℃

防护等级

IP68
